灌漿記錄 儀實時監控網絡按照施工監測對象的分層分布式監控系統進行設計。分層分布式系統是一種集散控制系統(DCS)，整個系統可以分為現場控制***、過程管理***和經營管理***，提供從灌漿記錄 儀數據傳輸?shù)叫畔⒒芾淼囊幌盗薪鉀Q方案。

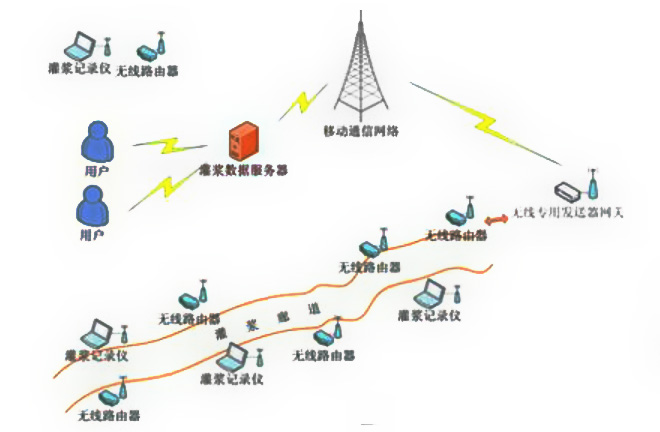

灌漿記錄 儀實時監控網絡
灌漿記錄 儀實時監控網絡中，灌漿記錄 儀的各種傳感器作為現場控制***，該***別直接面對灌漿現場，是所有數據信息的基礎。該***別的各種傳感器形成一個傳感器網絡，對過程中灌漿記錄數據進行數據采集和預處理，并將各自傳感器采集到的信號以有線或無線的方式傳輸?shù)焦酀{記錄 儀主機。
灌漿記錄 儀主機作為過程管理***，該***別接收現場控制***傳來的信號，按照工藝要求進行控制規律運算，然后將結果作為控制信號發給現場控制***的設備，是集散控制系統的核心單元。灌漿過程的各種工藝都需要它來設置、記錄和調節，比如灌漿參數的設置、數據的記錄和高壓閥的開合度調節等。
灌漿管理信息系統作為經營管理***，是集散控制系統的，可以監視系統中的所有數據，并且對數據進行統計分析和處理，從全局出發，幫助水電站管理人員進行灌漿過程的監測和管理。
