灌漿記錄 儀主要是采用計算機監測灌漿工程中的參數，避免了人工記錄的不準，能有***提高灌漿工程的質量。

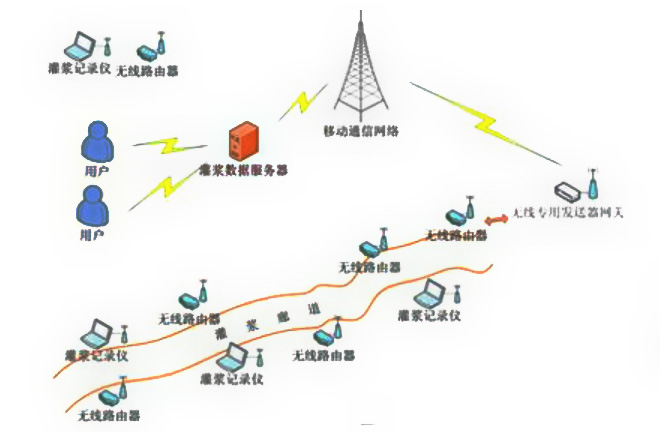

灌漿記錄 儀的構造及原理
灌漿記錄 儀由電磁流量計、數據采集軟件、壓力計、灌漿記錄 儀主機和打印機等組成,其中流量計和壓力計均直接連結在循環灌漿管路上。
1、電磁流量計
電磁流量計是由傳感器和轉換器裝在起的一體型結構,傳感器內裝有勵磁線圈,轉換器內裝有起放大、整流、抗干擾等作用的電路集成板,基于法拉***電磁感應定律,測量流量時,流體流過傳感器線圈磁場產生感應電壓,感應電壓信號經過轉換器放大、整流等處理后,轉換成統一電流輸出信號。
2、壓力計
壓力計是由壓力傳感器、信號放大器、橡皮碗等部件組成。當進行灌漿時橡皮碗承受漿液壓力變形,將壓力傳遞到壓力計內油腔體,以油體作介質,將漿液壓力作用到壓力表和壓力傳感器,再由傳感器傳輸到信號放大器,而后輸出統一的電信號。
3、灌漿記錄 儀主機和打印機
灌漿記錄 儀主機是便攜式計算機,機內駐留擴展計算機語言和應用軟件。打印機，方便后期數據打印查看。
4、灌漿記錄 儀工作原理
灌漿過程的漿液流量和壓力經流量計和壓力計轉換成電量值后,通過傳輸接口電路交由計算機處理,由打印機按規定的格式打印灌漿記錄。
