灌漿記錄 儀中有大循環和小循環。大循環是安裝在漿料和漿料中的流量傳感器和壓力傳感器。整個管道漿料位于循環，比小循環更不容易堵塞。
小循環灌漿法使用流量計復制國外經驗暫時解決了壓力和流量參數的實時檢測問題。從?**詵禱氐慕賢ü釉諏髁考坪?a href='http://www.jinjiangsz.com' target='_blank'>灌漿泵之間的T形管流回灌漿孔。這個方塊法已經得到許多水利水電建設部門的認可。它已廣泛應用于水利水電建設灌漿工程。還有很多水電建設項目使用小循環法灌漿。

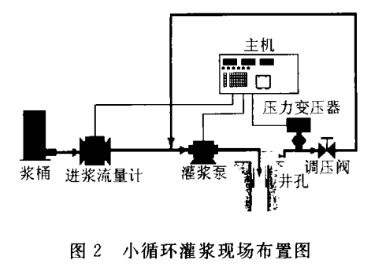

小循環灌漿記錄 儀測量原理
小循環灌漿法本質是: 1泵的吸力主要由漿料量提供。漿料量由高壓調節閥控制。鉆孔灌漿量是流量計量的量。 2流量計在大多數時間內工作在1/3范圍內，并且長時間以1/min的速度工作。 3漿料不會返回攪拌鼓，漿料只能在密閉管道循環內。紙漿罐中水灰比的調整對灌漿漿料的密度幾乎沒有影響。
小循環灌漿記錄 儀的缺點
小循環灌漿中使用的自動記錄 儀在設計過程中沒有考慮國內外灌漿方法的差異。沒有法解決方案的應用程序有許多缺點。
1.不可能準確和準確地檢測小流量電磁流量計(以下稱為EMF)的測量。原理基于法 Lad的電磁感應定律。也就是說，當導電液體在磁場中作為切割磁場線移動時，導體中的感應電位垂直于流動方向并且與流速成比例。在實際測量流量時，除了測量流量液所需的電導率外，測量管中使用的流量應經濟合理，正常檢測流量應大于滿量程的50%。確保了流量傳感器輸出電動勢與平均流量之間的線性關系。
2，其他缺點，因為漿料不會返回混合鼓，封閉管中的漿料只能為循環，導致漿料溫度升高，流變性能下降;始終將舊漿料的一部分填入孔內循環，漿料質量的變化必然會影響石材的強度;當孔不吃漿料或在壓力篩的階段時，增稠的漿料不能與漿料罐中的新漿料結合，因為孔中的水不會吃漿料。將材料混合并使漿料快速再水化。該比例非常大，很容易在灌漿孔中沉淀，導致埋地鉆井事故。
目前，小型循環灌漿施工主要是指漿液罐中的水灰比。由于漿料根本不會流回漿料罐，漿料罐中的水灰比完全不能反映實際情況，因此不可能在適當的時間引導現場。泥。即使在漿料罐中改變漿料比，鉆孔中的漿料也幾乎不受影響，并且在灌漿過程中不可能以適當的方式有***地調節漿料的比例。流量計堵塞經常發生，因為流過流量計的漿料通常很小。

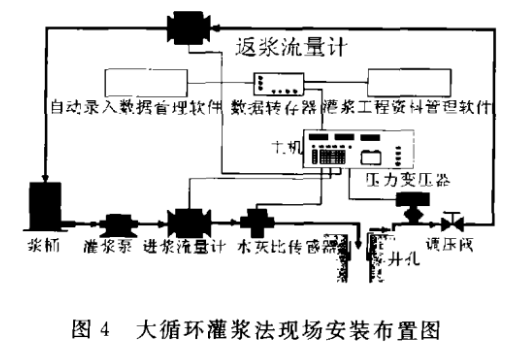

大循環灌漿記錄 儀方法
為了糾正和克服兩個參數和小循環灌漿法的不足，根據循環注入法的特性，對應于小循環，提出了大循環灌漿法的概念。循環灌漿要求從灌漿泵排出的漿料進入灌漿孔，灌漿孔的一部分通過壓力進入土工體，其余部分通過灌漿管返回漿料罐并與新漿料混合。循環。因此，為了正確記錄進給速率，須同時測量進給和返回管線上的流量。通過使用兩個流量計可以解決流量計量問題。同時，大循環灌漿側法可以克服上述小循環灌漿的所有缺點，并滿足大循環灌漿過程的需要。該儀器可以實現灌漿壓力，流量和水灰比三個參數的全自動跟蹤檢測，數據可以自行存儲和分析。
大循環灌漿記錄 儀用于水力結構和土木工程基礎的處理灌漿過程的施工監測，包括普通灌漿(循環和純壓力)，粘土灌漿，GIN灌漿，水壓試驗(單段)和五個部分)。該儀器實時測量并顯示灌漿的基本三參數流量，壓力和水灰比。它是一種在中國上實現三參數和大循環在線測量的儀器。在灌漿過程中，儀器可以通過按鈕隨時查詢設定參數，工作狀態參數和中間值處理(如累積灌漿量，累積水泥體積和漿液濃度)，具有重要的工程支持價值。
大循環灌漿記錄 儀的技術特點
1.***了水灰比傳感器，以實現漿料密度的高精度動態在線檢測。
2.通過大量現場試驗，確定入口流量和壓力調節回流率的變化規律，使主機系統灌漿流量的實時采樣合理，準確。發現了兩個EMF對高壓管道的干擾機理。找到抑制側法并實現大循環的操作。
該系統***了一個離線數據轉儲并***了一套灌漿項目管理軟件。與目前在灌漿工程中使用的幾套類似軟件相比，優點是存儲在自卸車中的灌漿原始數據可以自動輸入到微機中，灌漿項目管理軟件自動生成大多數指定的圖表。規范實現了從站點到基站的原始數據的自動完成。
