灌漿記錄 儀稱重監測系統測量精?**雀擼ü悸茄沽λ鶚А⒘髁康炔問撓跋歟捎孟冉氖荽硭惴ǎ玫礁叩募嗖餼取Ｔ誦泄濤榷ǹ煽浚視π愿浚哂幸歡ǖ撓τ梅⒄箍占洹?/span>
灌漿記錄 儀中的稱重監測系統對于灌漿過程的控制和***果評價具有重要意義。目前常用的灌漿記錄 儀多為四參數大循環灌漿記錄 儀，內置灌漿壓力監測、流量監測、比重監測、抬動監測等。其中漿液的比重監測直接影響灌漿質量，是耗材耗量的重要指標。
灌漿記錄 儀稱重監測系統設計
通過監測一段固定管路內的漿液流量、管路內壓力,及固定高度差范圍內的壓差值等參數,在考慮環境溫度變化的基礎上,結合漿液實測比重數據,從而得到漿液比重與該管路內的壓力、壓差及流速的變化規律的數據。

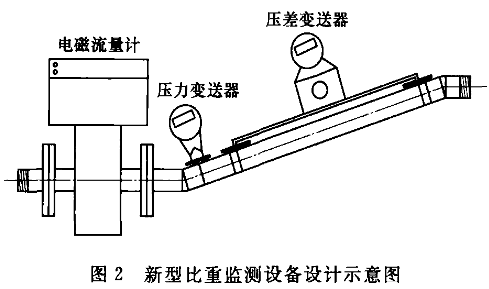

灌漿記錄 儀稱重監測系統設計圖
在該段管路內,可以實時監測漿液流量、壓力及壓差的變化,由于在灌漿泵后管路內壓力變化波動較大,且流量的測量也存在較大的誤差,因此,本設備應用中采用在灌漿泵泵前管路內安裝,安裝時要求設備前端直管路要大于5倍的管路直徑,以保證電磁流量計滿足測量環境的要求。同時,該新型比重監測設備同時可進行漿液流量的測量,可有***的降低設備成本的增加。
