灌漿記錄 儀參數檢測系統的目的是***一種功能齊全，性能可靠的自動檢測系統，保證灌漿施工質量。
大循環灌漿解決方案解決了循環灌漿的流量檢測問題。為了正確記錄漿料量，適用于只有一個進料流量計的灌漿記錄 儀的設計，以避免漿料返回漿料罐后反復計量流量計的問題，并且采用循環灌漿方法，因?yàn)闈{料只能使用。密閉管道中的循環，導致漿料溫度升高，流變性能惡化，漿料質量惡化，這將影響石材強度。同時，在孔中制漿或平衡篩網階段，因?yàn)榭字械乃茲{，增稠的漿料不能與制漿罐中的新漿料混合，這將導致漿料快速返回，比重變大，***點容易在灌漿孔中沉淀而引起鉆井事故。

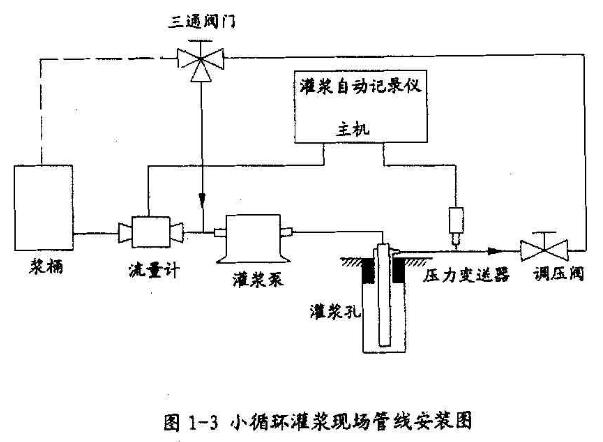

修改灌漿記錄 儀設計方案，即在灌漿管道上設置兩個流量計，即在每個進料管和回水管上安裝流量計。進入灌漿孔的實際流量為: Q Actual=Q返回紫色管道Q.記錄器的硬件和控制程序也相應地進行了修改。試驗表明，改進的記錄 儀是循環灌漿流量檢測問題的良好解決方案。帷幕灌漿一般應采用循環灌漿方法。從灌漿泵排出的漿料進入灌漿孔后，部分漿料通過壓力進入巖土體，剩余部分通過灌漿管返回漿料罐，與新漿料混合循環。為了測量漿料的流速，在灌漿施工過程中采用所謂的小循環灌漿方法，即在灌漿泵前安裝流量計，從孔中返回的漿料反饋通過流量計和灌漿泵之間的三通流動。
用小循環灌漿不能檢測灌漿參數，特別是在灌漿工程質量影響很大的篩選階段。由于無法測量小流量，灌漿不能及時完成，造成灌漿時間過長造成的浪費過多，或灌漿時間短，影響工程質量。從根本上解決國外產品功能灌漿自動記錄 儀與我國現行灌漿規范不相適應的問題，發揮灌漿記錄 儀在灌漿工程中的作用，使灌漿技術的發展。
