黃泥灌漿站防滅火技術把黃泥灌漿和阻化劑防滅火技術有機的結合在一起,達到了兩者單***使用時難以達到的***果。全自動黃泥灌漿站控制系統實現了黃土、氯化鎂、水三者的準確配比和穩定可調,可解決原有黃泥灌漿系統水土比偏差大、灌漿***率低、易跑漿或堵管的問題,同時大大改善了工作面的工作環境。
全自動黃泥灌漿站控制系統可以使煤礦灌漿站機械自動化水平大大提高,大幅降低了工人的勞動強度，提高制漿和注漿的質量和功***。
全自動黃泥灌漿站控制系統構成
黃泥灌漿站系統主要包括給料系統、控制系統、制漿系統和輸漿網路系統。
1、給料系統主要由氯化鎂(粉狀)定量給料機、黃土定量紿料機、皮帶輸送機、裝載機等組成.主要包括水、黃土、氯化鎂三部分的供給。
2、控制系統是以微型可編程控制器、PLC和模擬量模塊為控制核心,通過上位機創造良好的人機交互界面,還包括稱重傳感器、渦輪流量計、電動調節閥等檢測元件。
3、黃泥制漿系統主要包括制漿機、濾漿機、渣漿泵等制漿設備;輸漿網路系統即煤礦原有集中鉆孔灌漿管路。

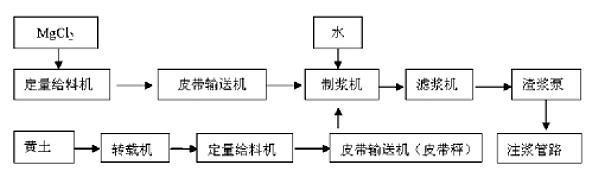

全自動黃泥灌漿站防滅火系統工作流程圖
黃泥灌漿站防滅火系統工作原理
(1)定量給料機
定量給料機采用轉速可調的螺旋輸送機,通過調控螺旋的轉速對黃土或氯化鎂單位時間內的輸送量進行控制。在PLC控制調控下,定量給料機的變頻電機配合渦輪流量計和電動調節閥對漿液的濃度進行自動控制。
(2)皮帶輸送機
黃土或氯化鎂經定量給料機至皮帶輸送機,皮帶輸送機尾部的稱重傳感器記錄其瞬時重量通過輸入模塊傳至PLC。PLC根據上位機中已設定的水土比、氯化鎂溶液質量分?jǐn)?shù)計算出該瞬時所需水量,以此作為設定值并配合渦輪流量計的反饋值對電動調節閥的開度進行控制,從而達到準確控制漿液配比的目的。
(3)自動控制原理
該系統以PLC為控制點,以渦輪流量計和稱重傳感器為檢測元件,以電動調節閥和定量給料機的變顆電機為執行元件。
