黃泥灌漿站防滅火方法是有***的煤礦防滅火措施，黃泥凝固后可起到隔離氧氣，散熱的作用，防止煤礦自然火災的發生。我司***發的黃土注漿防滅火系統，智能化，自動化，可以降低工人的工作強度，提高工作***率，提高灌漿的質量。我司設計的黃泥灌漿站防滅火系統是全自動智能化系統，可編程，可控制，可靈活按需定制。
黃土注漿防滅火系統設備采購
皮帶輸送機、粉碎機、儲料倉、輸漿泵、流量計、攪拌機、儲漿池、濾漿機、制漿機、清水泵、渣漿泵、自動化控制系統和輸漿管路等。

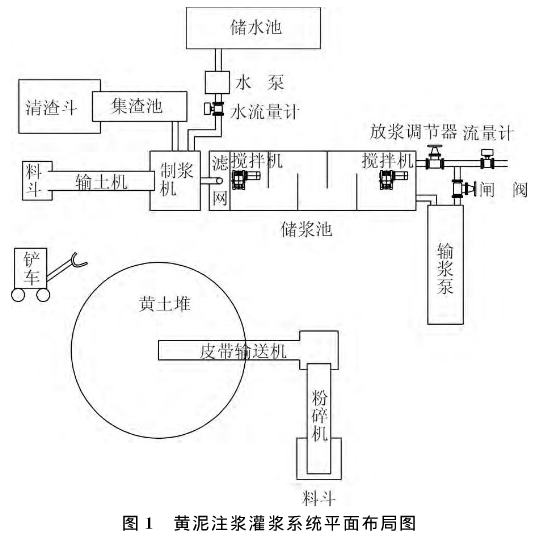

黃泥灌漿站防滅火系統組成
黃土由粉碎機粉碎后經皮帶輸送機輸送到地面,形成備用黃土原料。黃土原料通過鏟車等方式由人工不停地運輸到儲土罐中,再由變頻控制的輸土機按設定的量穩定地輸往制漿機。由變頻控制的水泵則穩定輸送清水,與黃土在制漿機中進行混合制漿,形成一定濃度的黃泥漿液,經過過濾網過濾后進入儲漿池備用。為了防止漿液在儲漿池中沉淀,儲漿池的兩端各有一臺攪拌裝置攪拌好的漿液可以選擇兩種方式流入管道:一是自流方式,二是輸漿泵泵送方式。

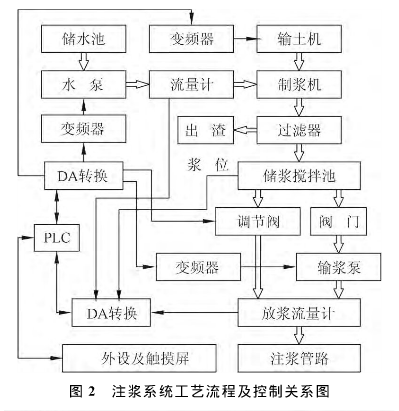

黃土注漿防滅火系統工藝流程
黃土注漿防滅火系統的控制核心是可編程控制器,上位機是觸摸屏人機界面。為了能處理水流量計、漿流量計以及儲漿池液位計獲得的4~20mA的模擬量信號,系統配置了模數AD轉換模塊,轉換成數字量后由可編程控制器處理運算。此外,可編程控制器要控制水泵變頻器、輸土機變頻器、放漿調節器等模擬量驅動的設備,要有數模DA轉換模塊,將0~4095的數字信號轉換成4~20mA的模擬電流信號或0~10V的模擬電壓信號。

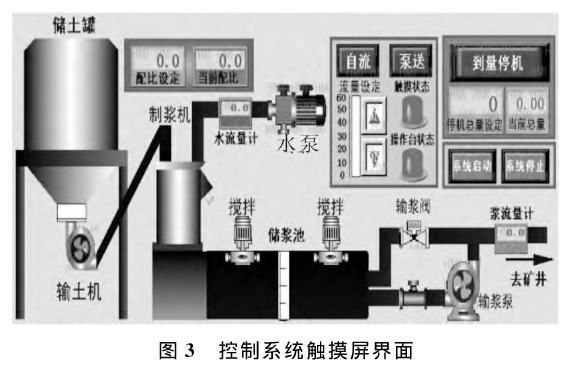

黃土注漿防滅火控制系統界面
觸摸屏界面上可以進行水土配比的設定、自流和泵送方式的選擇、灌漿輸岀流量的設定,并可以控制注漿系統的啟動和停止。此外,系統停止方式可以是按鈕停止，也可以通過設定灌漿總量實現停機。

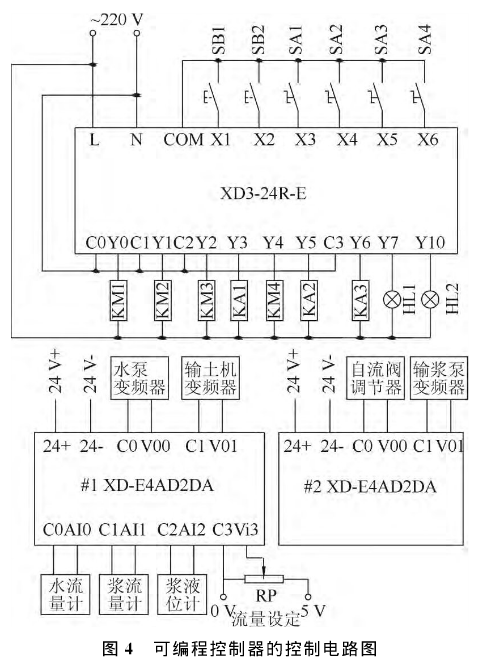

黃泥灌漿站防滅火控制電路系統
黃泥灌漿站可編程控制器由一臺PIC主機和兩個含有4路AD轉換通道、2路DA轉換通道的模擬量擴展模塊組成。PIC主機連接輸入輸出開關量,相應的端子分配表,如表1所示。X1和X2為系統啟動和停止按鈕輸入端,Ⅺ3為觸摸屏控制和外部按鈕開關控制選擇開關。X4、X5和Ⅹ6組合用于設置水土配比,分別作為二進制數的位權“1”、“2”、“4”,開關閉合表示該位有***。1個模擬量擴展模塊的4個模擬量輸入分別為水流量計、漿流量計、漿液位計和流量設定電位器,2個模擬量輸出為水泵和輸土機的變頻器。2個擴展模塊的2個模擬量輸岀為自流輸漿閥調節器和輸漿泵的變頻器。
