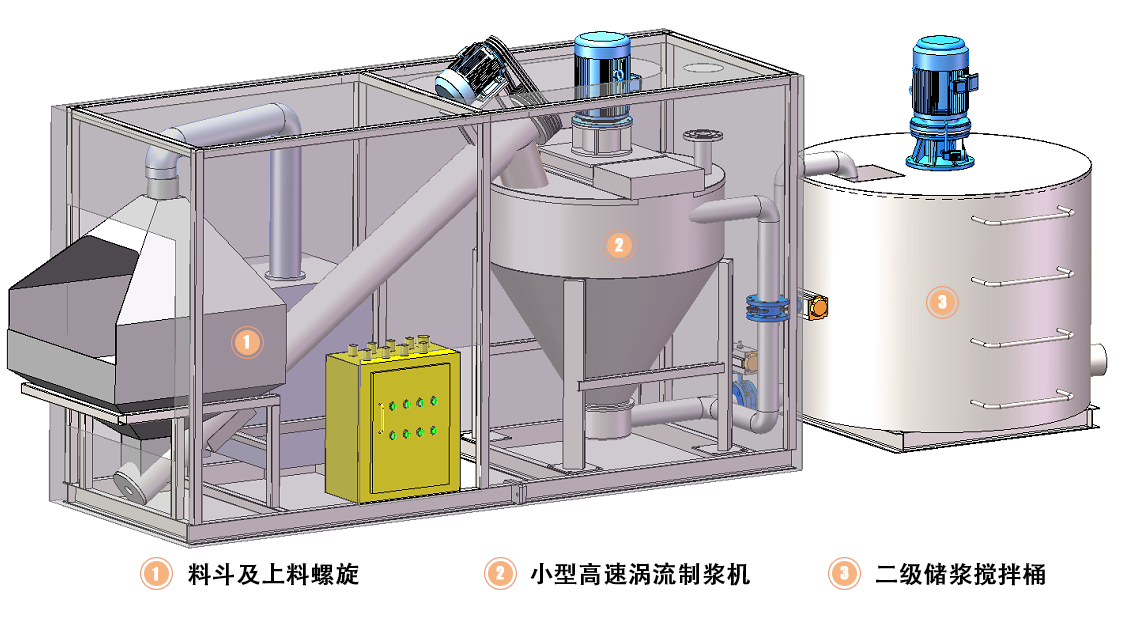

小型井下移動制漿系統由料斗及上料螺旋、小型高速渦流制漿機、二***儲漿攪拌桶、除塵器、防爆配電箱控制箱等組成。適用于地面或井下小型移動制漿，制漿能力：0-20m³/h，制漿密度可在1.0-1.8g/cm³之間任意調節，操作簡單。

小型井下移動制漿系統

制漿能力：0-20m³/h

功率：22Kw

1、料斗及上料螺旋

機身采用優質無縫管，壁厚不低于5mm，通過法蘭將各段連接為整體，整體剛性好。采用一次成型螺旋葉片，雙節距設計，減少物料在輸送中被壓縮的程度。轉矩大，噪音低，不滲油，壽命長，配備除塵凈化器，安全環保。

2、小型高速渦流制漿機 (可根據用戶要求制作)

制漿速度快，水灰比可達0.28:1，滿足客戶要求;采用7.5KW電機;通過高速離心泵葉輪旋轉產生高速液流，在制漿體內形成強烈的渦流，使物料得到充分均勻攪拌，快速制成漿液，工作連續可靠，使用范圍廣，生產量高;占地面積小，實用性高。

3、二***儲漿攪拌桶

儲漿池攪拌機傳動采用擺線針輪減速機，攪拌葉設計合理，攪拌強烈，保證漿液質量穩定。***率高、能耗低、集成性高、使用及維修方便。

攪拌葉采用厚壁無縫鋼管焊接成型，保證攪拌過程中阻力小，攪拌均勻。減速機與攪拌葉采用特制聯軸器連接，強度高，傳動***率高。

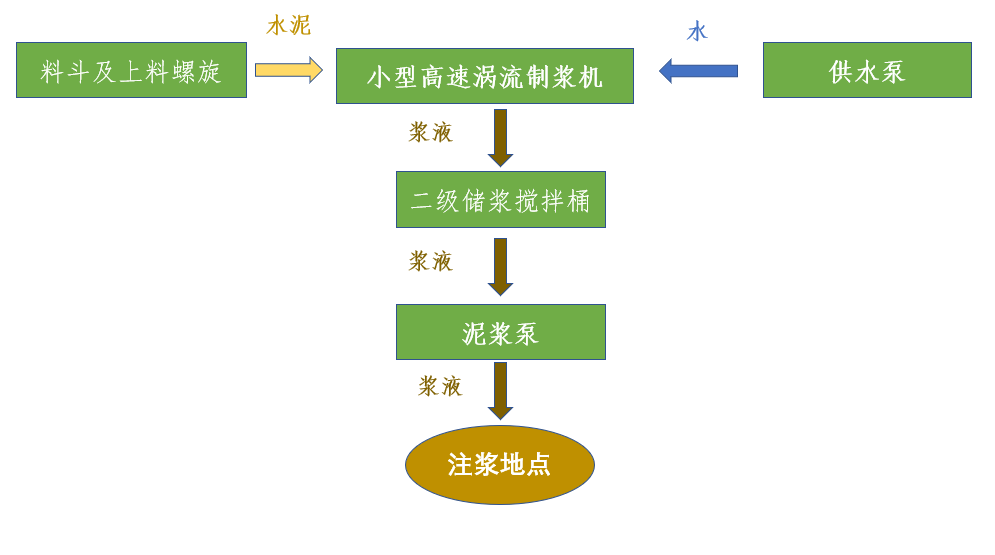

工藝流程圖：
