攪拌樁施工自動化制漿控制系統組成
該自動制漿系統由高速攪拌機、拌漿筒、儲漿筒、水箱、水泵、空壓機、螺旋輸送機、稱重傳感器、碟型氣動閥門、電控柜及電子配料微機等組成。
自動化制漿控制系統-全自動模式
(1)將儀表柜上的轉換開關置于自動位置即可。
(2)根據要制備的漿液水灰比計算出所需用水量和水泥用量，輸入微機。
(3)啟動自動配料，系統自動控制上水、上灰、攪拌，完成制漿工序。
自動化制漿控制系統-手動模式
(1)將儀表柜上的轉換開關置于手動位置即可。
(2)上料路徑通過啟動絞龍1、絞龍2開關選擇水泥罐中的任意1-2個水泥罐上料。
(3)根據要制備漿液的水灰比算出所需用水量和水泥用量，輸入微機。
(4)啟動攪拌機開啟水泵上水，當水量達到所需要求時，手動關閉水泵停止上水。開啟上料控制開關由絞龍向攪拌筒上料，當水泥量達到要求時，關閉上料開關停止上料。
(5)漿液充分?jǐn)嚢韬�，啟�?dòng)蝶式氣動閥放料至儲漿筒。

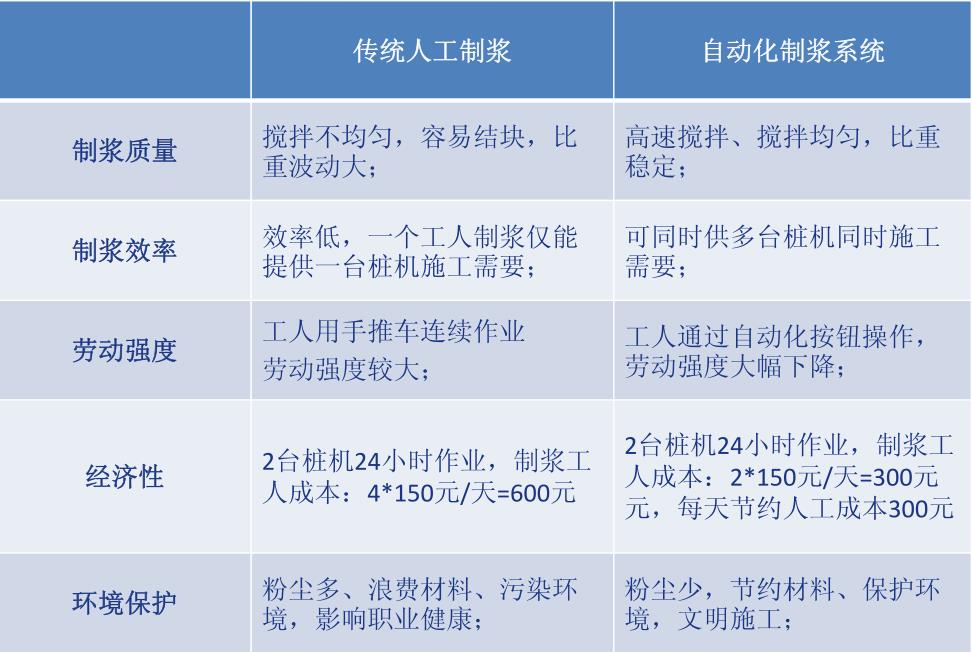

自動化制漿控制系統技術特點
(1)自動化程度高、操作簡單易學
(2)制漿***率高，漿液比重穩定
(3)性能穩定，安全適用
(4)節省人工，材料，綠色環保
(5)數據上傳、在線監控功能
自動化制漿控制系統應用范圍
自動化制漿系統設計機構合理，操作簡單、計量精準、制漿***率高，運輸方便，便于管理，它可廣泛用于單向、雙向攪拌樁、SMW工法樁、三軸攪拌樁、壓密注漿等地基加固工程。當施工場地較為集中時，可采用自動化制漿系統集中供漿施工模式;當施工場地分布較長時如高速公路、鐵路等可采用一臺自動化制漿系統同時供應2-4臺樁機施工的模式。
