礦用全自動高***渦流制漿機用于礦山，石油開采，鉆井，勘探水利防治水和井下防滅火注漿工程。新型礦用全自動高***渦流制漿機是一種漿液精度高、漿液產量可控、節省人力物力、使用壽命長和安全性高的制漿裝置。
礦用注漿站制漿機-全自動高***制漿機技術方案
全自動高***制漿機，包括基座，所述的基座上設置有除塵器，所述的除塵器上設置有除塵管，所述的攪拌桶頂面設置有除塵口和下灰口，所述的除塵口與所述的除塵管通過軟管固定連接，攪拌桶頂部固定連接有進水管，攪拌桶上固定連接有溢流管，攪拌桶底部固定連接有***一出漿管，所述的***出漿管還固定連接于循環泵上，所述的循環泵內嵌設有傳動軸，所述的傳動軸與所述的電機通過皮帶固定連接，循環泵上固定連接有出漿管，所述的出漿管上設置有蝶閥，出漿管與所述的溢流管固定連接，出漿管上固定連接有進漿管，所述的進漿管上設置有蝶閥，進漿管上固定連接有回漿管和回漿管，所述的回漿管與所述的回漿管還固定連接于所述的攪拌桶上，回漿管設置于回漿管上方。
所述的基座之間設置有稱重傳感器，所述的進水管上設置有電磁流量計。
所述的冷卻機上固定連接有冷卻泵，冷卻機上固定連接有冷卻管，所述的冷卻管還固定連接于機械密封上。
所述的機械密封套設于所述的傳動軸上，機械密封與所述的循環泵緊密連接。
所述的攪拌桶內壁設置有導流片。
所述的攪拌桶內壁頂端設置有一圈出水管，所述的出水管與所述的進水管固定連接。
所述的皮帶外設置有保護罩。
所述的攪拌桶上設置有維修梯。
所述的攪拌桶底面設置有除砂口。
全自動高***制漿機的優點：
由于采用上述技術方案，本實用新型設計合理，結構緊湊，操作更加方便;具有漿液精度高、漿液產量可控、節省人力物力、使用壽命長和安全性高等優點。高***渦流制漿機為我公司代理其他公司產品，其***號為：ZL201920344255.8

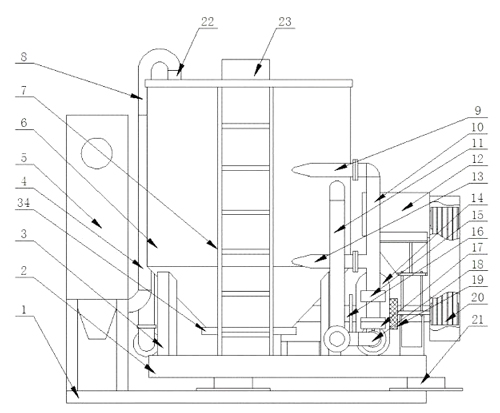

礦用全自動高***制漿機簡化圖
