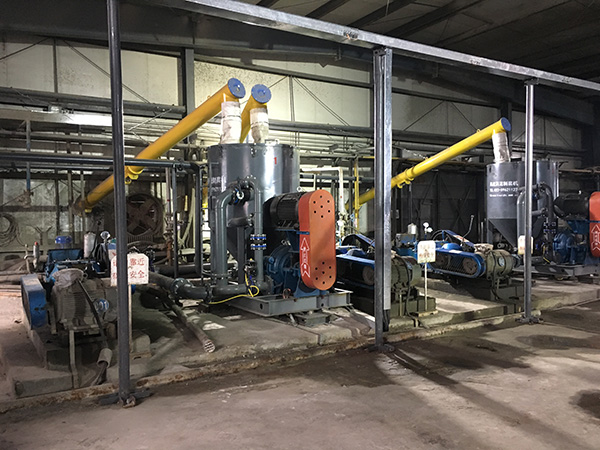

自動化制漿站工藝主要設備
(1)雙嘴庫底卸料器。安裝于電廠粉煤灰倉下口，通過氣力輸送，將粉煤灰輸送入氣力輸送泵。可以通過氣動元件實現自動控制。
(2)氣力輸送泵。為自動輸送粉煤灰，在電廠灰倉下口安裝1臺l×1400-00型氣力輸送泵。主要技術參數：2000mm，q=30m3/h，耗氣量=10～20m3/h。氣力輸送泵采用間歇式輸送方式，倉泵每進出一次物料為一個工作循環。倉泵投入運行后，進料閥打開，物料介入倉泵，當料位計發出倉滿信號后，進料閥自動關閉。同時，倉泵進氣閥打開，壓縮空氣分成加壓、流化、噴射三路進入倉泵，將物料吹送出去。
(3)注漿站粉煤灰倉。為儲存粉煤灰并起到緩沖作用，在注漿站設置2座50m3粉煤灰鋼倉，倉頂配套安裝dmc-48型脈沖除塵器，以降低粉塵危害。灰倉下部各安設12塊氣化板，能有***防止粉煤灰在灰倉內的板結。
(4)電動鎖氣器。安設于注漿站粉煤灰倉下口，用于制漿定量給料作用。它通過變頻調速電機提供動力，逋過帶格式葉輪的旋轉，實現定量給料目的。
(5)沖灰器。安設于電動鎖氣器下口，進行灰水混合，進入注漿站攪拌池。沖灰器采用水封防塵技術，杜***了灰、水混合過程中的揚塵。沖灰器進水管水壓應達到0.5mpa，才能滿足需要。
(6)攪拌機。安設于注漿站攪拌池上方，用于對灰水混合物進行攪拌，防止灰漿沉淀。該攪拌機可于注漿站攪拌池上方自動行走，并根據需要進行順時針、逆時針?lè)较驍嚢璧霓D(zhuǎn)換。每臺攪拌機功率為7.5kw，行走速度為2.13m/min。每個漿池裝備1臺，共設置2臺。
(7)液壓控制閥。在注漿站攪拌池出口安設了z773x-1.0電動液壓閘閥，下漿采取液動閘閥控制，實現“近控”，操作方便，提高了系統操作安全。
