黃泥灌漿防滅火系統改造后的自動控制灌漿系統通過集中鉆孔向工作面采空區灌注黃泥漿添加阻化劑的復合漿液。漿液濃度控制穩定、流量平穩。灌漿***果顯***提高,黃泥漿添加阻化劑自動控制防滅火系統高***、穩定,使原有灌漿系統在經濟技術上得到優化改進。

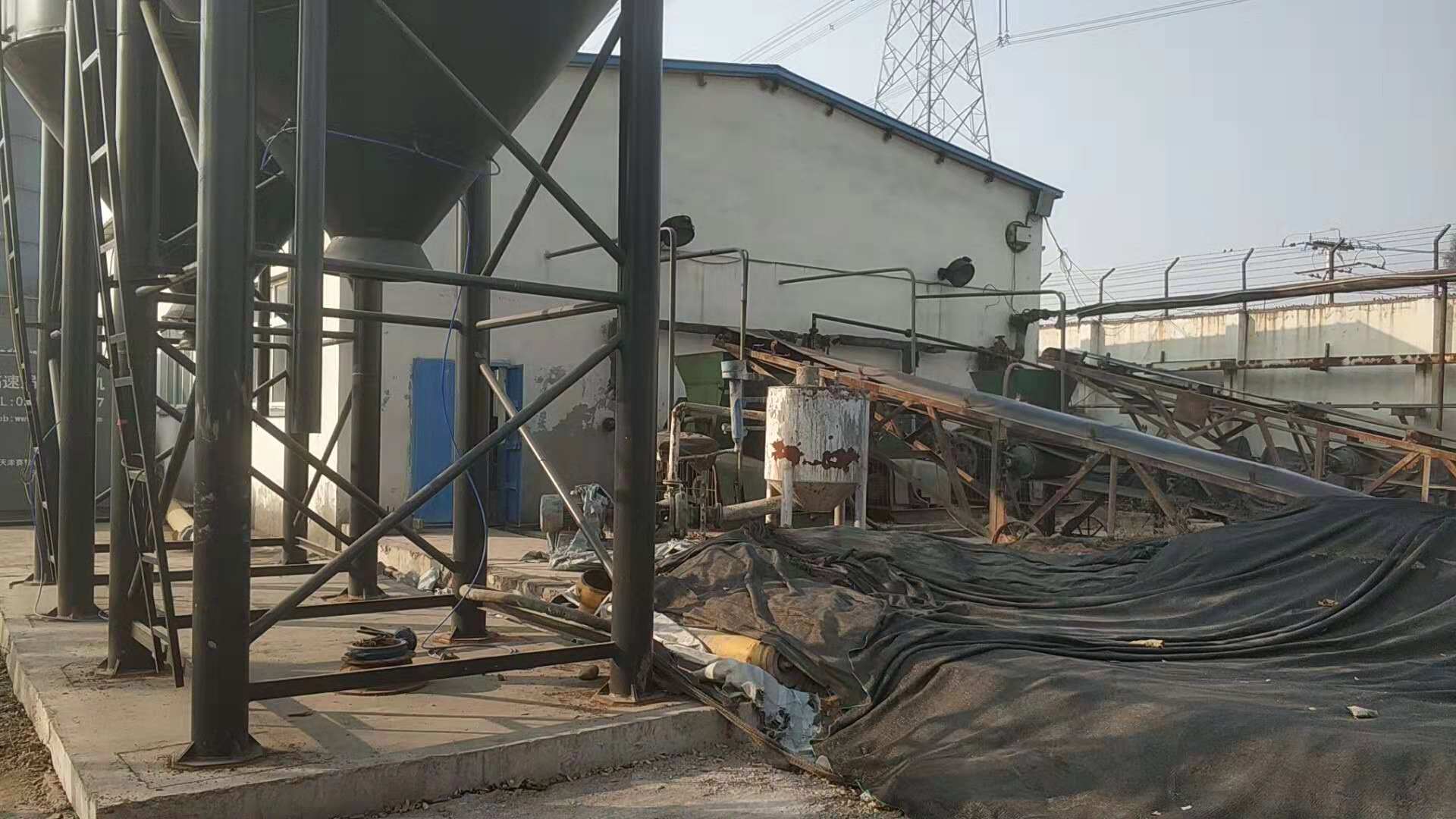

防滅火黃泥制漿裝置

定量給料機、皮帶輸送機、高速制漿機、濾漿機、渣漿泵、注漿管路等。

煤礦黃泥灌漿設備

1、定量給料系統

定量給料機采用轉速可調的螺旋輸送機,通過調控螺旋的轉速對黃土或氯化鎂單位時間內的輸送量進行控制。在PLC控制中心的詞控下,定量給料機的變頻電機配合渦輪流量計和電動調節閥對漿液的濃度進行自動控制。

2、皮帶輸送機

黃土經定量給料機至皮帶輸送機,皮帶輸送機尾部的稱重傳感器記錄其瞬時重量通過輸入模塊EM235傳至PLC。PLC根據上位機中已設定的水土比、氯化鎂溶液質量分數計算出該瞬時所需水量,以此作為設定值并配合渦輪流量計的反饋值對電動調節閥的開度進行控制,從而達到***控制漿液配比的目的。

3、自動化控制系統

以PLC為控制中心,以渦輪流量計和稱重傳感器為檢測元件,以電動調節閥和定量給料機的變顆電機為執行元件。
