通過注漿技術可以改良隧道，路橋等軟弱，破碎地層，注漿施工中通過人工記錄注漿參數來對注漿***果做一定的評定。但人工記錄會出現誤差，為了更加準確的記錄灌漿參數，自動灌漿記錄 儀可以全程進行注漿過程數據采集，分析，管理，并能將注漿數據結構打印出來。
如今灌漿記錄 儀在各種水利工程及大壩建設中的廣泛使用,對灌漿過程進行智能監控,有***地避免由于人為因素造成的影響。而注漿施工過程中也同樣要對各種主要注漿參數進行監控,以提高注漿***果。確保工程質量和***果。在注漿過程中引用自動灌漿記錄 儀,準確的記錄各種注漿參數,實時反映注漿動態情況,對注漿全過程進行控制。
隧道注漿中灌漿記錄 儀的實際應用
自動灌漿記錄 儀組成
自動灌漿記錄 儀用于循環式和純壓式注漿。其硬件系統主要由計算機軟件、微型漢字打印機、遠程數據采集模塊、信號調理電路、壓力傳感器、流量傳感器、水灰比傳感器和通信電纜等組成。
自動灌漿記錄 儀工作原理
開始灌漿后,漿液分別流經流量傳感器、壓力傳感器和水灰比傳感器,流量、壓力和水灰比等物理量被轉換為電流信號,經調理后被送至遠程數據采集模塊進行轉換,***后由通信模塊將轉換數據通過串口送至工控機進行處理軟件系統實時顯示當前流量、累積流量、水灰比和壓力等數值,繪制這些參數的趨時曲線,并提供一定的實時監控功能。灌漿結束后,系統自動保存數據和曲線,并打印報表。

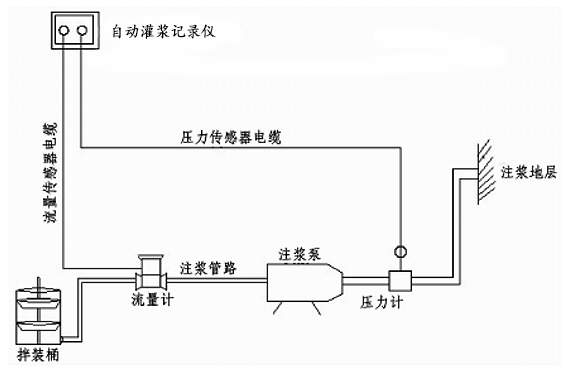

小循環注漿安裝布置圖
自動灌漿記錄 儀特點
1、體積較小,適合于各種復雜惡劣環境;
2、由軟件代替硬件開關,方便主觀的控制各個通道的灌漿數據采集;
3、使用于帷幕注漿,固結灌漿、化學灌漿、雙液灌漿等各類壓水灌漿地下工程;
4、自動灌漿記錄 儀支持一拖一、一托二、一拖四、一拖八、可同時采集8個灌漿孔的記錄參數。
