　　灌漿記錄 儀監測系統可以將數據采集、處理、輸出和及時生成灌漿曲線圖等，可以實時監控灌漿過程中的參數，可隨時查閱當前和歷史灌漿成果，還可以打印灌漿數據資料。實現了漿液密度的自動采集、灌漿過程的監控和采集并處理數據等自動化功能。

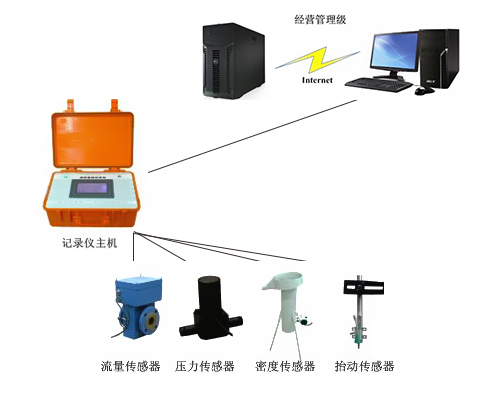

　　灌漿記錄 儀監測系統結構

　　工業控制機系統、數據轉換系統、打印輸出系統、抗干擾電源、壓力變送器、流量變送器、密度變送器、多路顯示器和轉換機、監視器等部分組成。

　　灌漿記錄 儀，結構簡單、小巧輕便、抗干擾能力強、內部高度集成、功能強大且兼容性強等。設有自動保護電路和備用電源，即使出現致命的故障，也不會造成資料的丟失。其功能完全能夠適應水利水電等惡劣施工環境，且支持遠程控制。


　　灌漿記錄 儀監測系統功能

　　(1)變送器 即壓力、流量和密度傳感器，它們直接連接在灌漿管路中，將灌漿漿液的壓力、流量和密度轉變為電流信號送入轉換機。

　　(2)多路顯示器 現場實時顯示灌漿過程中的壓力和流量，便于現場操作人員監控制灌漿過程中的壓力、流量和漿液密度。

　　(3)轉換機 將變送器的電信號經過I/V、A/D轉換后，傳輸給工業主控機。

　　(4)工業控制機系統 在計算機的控制下完成數據采集、數字濾波、故障診斷、數據處理、通過監視器實時顯示壓力、流量、密度及各參數間的關系，輸出各種需要的數據，自動生成灌漿成果資料。

　　(5)監視器 用以監視各灌漿參數及圖形數據。

　　(6)打印輸出系統 用以輸出各種形式的數據或成果。
