注漿技術可以改良隧道軟弱，塌陷，透水等常見問題，注漿施工過程中注漿常熟的控制對于注漿***果起到決定性的作用，灌漿記錄 儀可以有***的進行注漿過程數據的采集，分析，管理，打印等，有利于提高注漿***果。

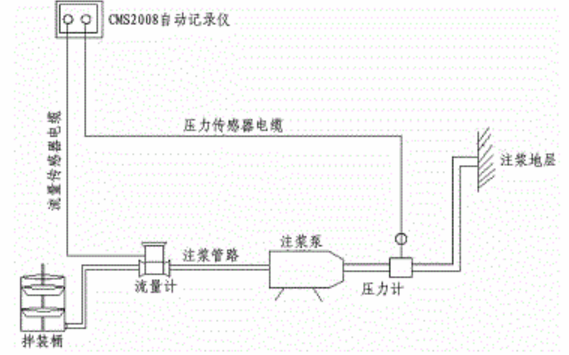

灌漿記錄 儀在注漿施工中的工作原理
開始灌漿后,漿液分別流經流量傳感器、壓力傳感器和水灰比傳感器,流量、壓力和水灰比等物理量被轉換為電流信號,經調理后被送至遠程數據采集模塊進行轉換,***后由通信模塊將轉換數據通過串口送至工控機進行處理,軟件系統實時顯示當前流量、累積流量、水灰比和壓力等數值,繪制這些參數的趨時曲線,并提供一定的實時監控功能。灌漿結束后,系統自動保存數據和曲線,并打印報表。
自動灌漿記錄 儀的特點
①體積較小,適合于各種復雜惡劣環境;
②由軟件代替硬件開關,方便主觀的控制各個通道的灌漿數據采集;
③使用于帷幕注漿,固結灌漿、化學灌漿、雙液灌漿等各類壓水灌漿地下工程;
④CMS灌漿記錄 儀支持一拖一、一托二、一拖四、一拖八、***大可同時采集8個灌漿孔的記錄參數。
灌漿記錄 儀數據記錄和處理
在進行操作前,對系統注漿參數進行設定,如:孔號、注漿段、漿液種類、漿液配比、注漿終壓及結束標準等,然后開始注漿。記錄員操作啟動灌漿記錄 儀,記錄 儀顯示注漿過程各種參數數值如圖2所示,并進行數據采集,根據采集到的數據進行P-Q-t曲線繪制。
在注漿施工過程中,當出現跑漿、漏漿時,點擊“停止注漿”,記錄 儀停止數據采集,待處理完成后,繼續注漿,記錄 儀繼續不間斷進行數據采集。當注漿達到結束標準時,記錄 儀屏幕提示燈閃爍,操作人員停止注漿。記錄 儀自動打印直接可以歸檔的注漿記錄表。
