- 電磁流量計用途：
- 電磁流量計是為供水企業水計量貿易專門設計的，具有防水、防腐、防干擾、防雷擊的能力。廣泛地應用于各種研究和工業環境中進行控制、數據采集，如石油、天然氣、化工、冶金、水利、能源等等工業領域。
- 電磁流量計特點：
- 1.低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，工作十分穩定可靠。
- 2.采用非均勻磁場的新技術及特殊大的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，達到了小型化。

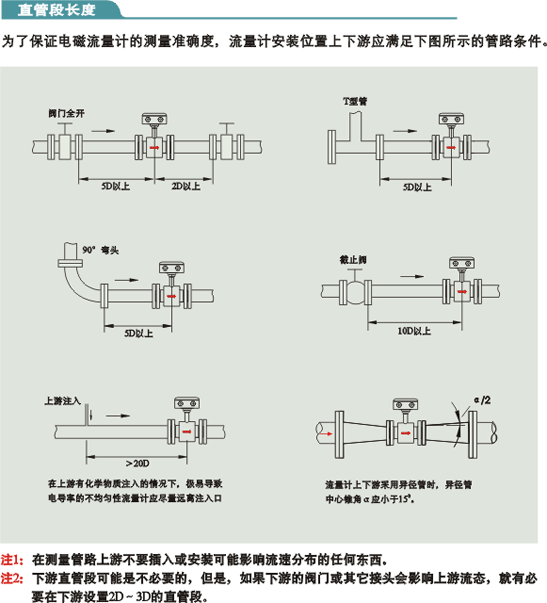

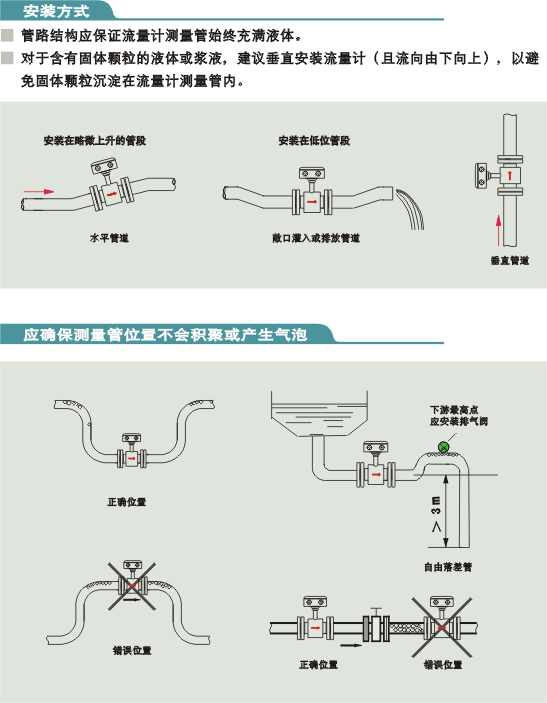

安裝指南
- 日常維護
- ◆ 僅需對儀表作周期性直觀檢查，檢查儀表周圍環境，掃除塵垢，確保不進水和其他物質，檢查接線是否良好，檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。
- ◆ 若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清洗。
- 故障查找
- 流量計開始投運或正常投運一段時間后發現儀表工作不正常，應首先檢查流量計外部情況，如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸出信號（即后位儀表輸入回路）是否開路。切記盲目拆修流量計。
- 傳感器檢查
- 測試設備
- 500MΩ絕緣電阻測試儀一臺，萬用表一只。
- 測試步驟
- （1） 在管道充滿介質的情況下，用萬用表測量接線端子A、B與C之間的電阻值，A-C、B-C之間的阻值應大至相等。若差異在1倍以上，可能是電極出現滲漏、測量管外壁或接線盒內有冷凝水吸附。
- （2） 在襯里干燥情況下，用MΩ表測A-C、B-C之間的絕緣電阻（應大于200MΩ）。再用萬用表測量端子A、B與測量管內二只電極的電阻（應呈短路連通狀態）。若絕緣電阻很小，說明電極滲漏，應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟（1）的檢查結果正常，則可能是測量管外壁受潮，可用熱風機對外殼內部進行烘干。
- （3） 用萬用表測量X、Y之間的電阻，若超過200Ω，則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查。
- （4） 檢查X、Y與C之間的絕緣電阻，應在200MΩ以上，若有所下降，用熱風對外殼內部進行烘干處理。實際運行時，線圈絕緣性下降將導致測量誤差增大、儀表輸出信號不穩定。
- （5） 如判定傳感器有故障，請與公司聯系，一般現場無法解決，需到公司維修。
- 轉換器檢查
- 如判定是轉換器故障，經檢查外部原因沒問題的情況下，請與公司聯系，公司一般會采取更換線路板的方式解決。
